Tesisatın amacı, bina içinde yangın ile mücadelede güvenilir ve yeterli suyun sağlanmasıdır. Bunun için, bina içinde itfaiye su alma hattı ve yangın dolapları tesis edilir. ( BYKHY Md. 94 )
Yüksek binalar ile toplam kapalı kullanım alanı 1000 m2’den büyük imalathane, atölye, depo, konaklama, sağlık, toplanma amaçlı ve eğitim binalarında, alanlarının toplamı 600 m2’den büyük olan kapalı otoparklarda ve ısıl kapasitesi 350 kW’ın üzerindeki kazan dairelerinde yangın dolabı yapılması zorunludur.
Yangın dolapları, her katta ve yangın duvarları ile ayrılmış her bölümde aralarındaki uzaklık 30 m’den fazla olmayacak şekilde düzenlenir. Yangın dolapları mümkün olduğu kadar koridor çıkışı ve merdiven sahanlığı yakınına kolaylıkla görülebilecek şekilde yerleştirilir. Binanın yağmurlama sistemi ile korunması ve katlara itfaiye su alma ağzı bırakılması hâlinde, yangın dolapları, ıslak tip yağmurlama branşman hattından beslenebilir ve aralarındaki uzaklık 45 m’ye kadar çıkarılabilir.
Hortumların saklandığı dolabın ve kabinlerin gerekli cihazların döşenmesine izin verecek büyüklükte olması şarttır. Bunların yangın sırasında hortum ve cihazların kullanılmasını zorlaştırmayacak şekilde tasarlanması ve sadece yangın söndürme amacı için kullanılması gerekir.
Hortumları serme ve bağlama gibi becerilere sahip eğitilmiş personeli veya itfaiye görevlisi olmayan yapılarda, yuvarlak yarı-sert hortumlu yangın dolaplarının TS EN 671-1′ e uygun olması şarttır. Hortumun, yuvarlak yarı-sert TS EN 694 normuna uygun, çapının 25 mm olması, uzunluğunun 30 m’yi aşmaması ve lans kapama, püskürtme veya fıskiye veyahut her üçünü birden yapabilmesi gerekir.
İçinde itfaiye su alma ağzı olmayan yuvarlak yarı-sert hortumlu yangın dolaplarında tasarım debisinin 100 l/dak ve tasarım basıncının en az 400 kPa olması şarttır. Lans girişindeki basıncın 900 kPa’ı geçmesi hâlinde, basınç düşürücülerin kullanılması gerekir.
Yetişmiş yangın söndürme görevlisi bulundurulmak mecburiyetinde olan yapılarda kullanılabilecek yassı hortumlu yangın dolaplarının TS EN 671-2 standardına uygun olması şarttır. Yassı hortumun; anma çapının 50 mm’yi, uzunluğunun 30 m’yi geçmemesi ve lans kapama, püskürtme veya fıskiye veyahut her üçünü birden yapabilmesi gerekir. Dolap tasarım debisinin 400 l/dak ve tasarım basıncının en az 400 kPa olması şarttır. Lans girişindeki basıncın 900 kPa’ı geçmesi hâlinde, basınç düşürücü kullanılır.
Köpük Sistem Dolapları
1”
- TS EN 694+A1 Belgeli 1” 20mt Yarı Sert Yangın Hortumlu Tambur
- 1” Köpük Jeneratörü
- 1” Köpük Lansı
- 1” Küresel Vana
2”
- TS 9222 Belgeli 2” 20mt Yassı Yangın Hortumu
- TS 12258 Belgeli 2 adet 2” Storz Rekor
- 2 adet 2” Alüminyum Enjeksiyon Hortum Kelepçesi
- 2” Köpük Jeneratörü ve 2” Köpük Lansı
*** Köpük dolap setine dahil değildir.

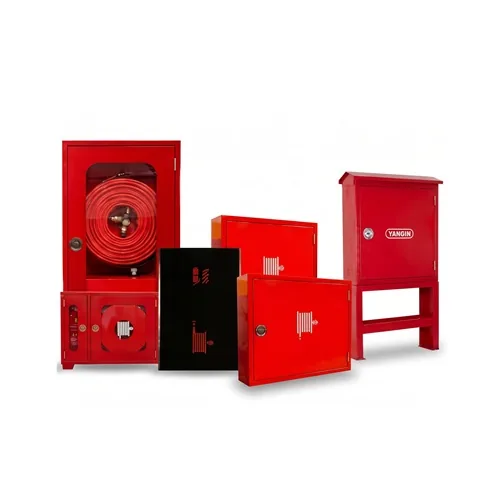

Arazi Tipi Hidrant Dolapları
ARAZİ TİPİ 1’’ SULU SİSTEM YANGIN DOLAPLARI
KODU TAMBUR KAPAK HORTUM ÖLÇÜLER YD1 AÇ 120 TEK SAC 20 mt. 70x70x20 Cm. YD1 AÇ 125 TEK SAC 25 mt. 70x70x25 Cm. YD1 AÇ 130 TEK SAC 30 mt. 70x70x25 Cm. ARAZİ TİPİ 1HİDRANT DOLAPLARI
YD2 AÇ ÇM20 2’’ TEK SAC 20 mt. 55x65x32 Cm. YD2 AÇ ÇM25 2.5’’ ÇİFT SAC 25 mt. 55x65x32 Cm. YD2 AÇ ÇM30 2’’ ÇİFT SAC 30 mt. 55x65x32 Cm. YD2 AÇ ÇM30 2.5’’ ÇİFT SAC 30 mt. 55x65x32 Cm. 2″ Yangın Dolabı
NOZUL
1’’ üç pozisyonlu ayarlanabilir nozul (jet, sprey, kapalı) veya 2’’ düz su püskürtme nozulu
HORTUM
1’’ EN 694 standardına uygun / 2’’ TS 9222 standardına uygun 20 m yangın hortumu, en az 20 bar çalışma basıncı
YANGIN VANASI
İtfaiyenin hortum bağlantısına uygun, 2’’ Storz kaplinli pirinç vana (TS 12259)
REKOR
AYG markalı, TS 12258 belgeli alüminyum enjeksiyon rekorlar; alüminyum enjeksiyon kelepçe ile bağlı
KABİNET
1.5 mm. DKP sactan mamül /Kapak ve makara mekanizması / Elektrostatik kırmızı toz boya / Sağdan veya soldan tesisat girişine uygun / Komple sac veya camlı kapak / Özel kilit sistemli
SEÇENEKLER
Sıva altı / Sıva üstü / Cam kapaklı / Sac kapaklı / 25 mt. Hortum / 30 m. Hortum
1″ Yangın Dolabı
NOZUL
HORTUM
YANGIN VANASI
REKOR
KABİNET
SEÇENEKLER
